Caissons filtrants

Caissons filtrants

Filtre protégé par une grille perforée

Fixation du caisson par 4 trous Ø8,5mm

Montage des filtres par taquets de serrage

Précédent

Suivant

CAISSON FILTRANT 3.3 ENTRÉE LATÉRALE Ø160mm

Filtration	Débit		Poids	Matière	En option
type H14	à 0,30 m³/h	à 0,45 m³/h		Intérieur plenum en tôle laquée blanc. Grille et cadre support filtre peints RAL9010.	Prise de pression
dim. 305x305x69mm	100 m³/h	150 m³/h	8 Kg		Prise de pression

Dimensions

Dim cadre : 409 x 409 mm
Réservation : 372(+5) x 372(+5)mm
Hauteur : 290mm

CAISSON FILTRANT 3.3 ENTRÉE LATÉRALE 200 X 90mm

Filtration	Débit		Poids	Matière	En option
type H14	à 0,30 m³/h	à 0,45 m³/h	avec filtre + grille	Intérieur plenum en tôle laquée blanc. Grille et cadre support filtre peints RAL9010.	Prise de pression
dim. 305x305x69mm	100 m³/h	150 m³/h	7,5 Kg		Prise de pression

Dimensions

Dim cadre : 409 x 409 mm
Réservation : 372(+5) x 372(+5)mm
Hauteur : 250mm

CAISSON FILTRANT 3.6 ENTRÉE LATÉRALE Ø200mm

Filtration	Débit		Poids	Matière	En option
type H14	à 0,30 m³/h	à 0,45 m³/h	avec filtre + grille	Intérieur plenum en tôle laquée blanc. Grille et cadre support filtre peints RAL9010.	Prise de pression
dim. 305x610x69mm	200 m³/h	300 m³/h	13 Kg		Prise de pression

Dimensions

Dim cadre : 409 x 714 mm
Réservation : 372(+5) x 677(+5)mm
Hauteur : 330mm

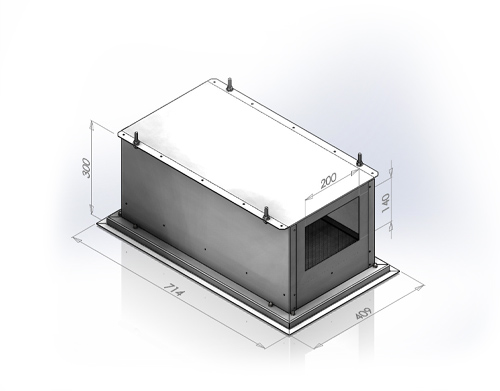

CAISSON FILTRANT 3.6 ENTRÉE LATÉRALE 200 X 140mm

Filtration	Débit		Poids	Matière	En option
type H14	à 0,30 m³/h	à 0,45 m³/h		Intérieur plenum en tôle laquée blanc. Grille et cadre support filtre peints RAL9010.	Prise de pression
dim. 305x610x69mm	200 m³/h	350 m³/h	12,5 Kg		Prise de pression

Dimensions

Dim cadre : 409 x 714 mm
Réservation : 372(+5) x 677(+5)mm
Hauteur : 300mm

CAISSON FILTRANT 6.6 ENTRÉE LATÉRALE Ø250mm

Filtration	Débit		Poids	Matière	En option
type H14	à 0,30 m³/h	à 0,45 m³/h	avec filtre + grille	Intérieur plenum en tôle laquée blanc. Grille et cadre support filtre peints RAL9010.	Prise de pression
dim. 610x610x69mm	400 m³/h	600 m³/h	20 Kg		Prise de pression

610x610x69mm

Dimensions

Dim cadre : 714 x 714 mm
Réservation : 677(+5) x 677(+5)mm
Hauteur : 380mm

CAISSON FILTRANT 6.6 ENTRÉE LATÉRALE 505 X 120mm

Filtration	Débit		Poids	Matière	En option
type H14	à 0,30 m³/h	à 0,45 m³/h	avec filtre + grille	Intérieur plenum en tôle laquée blanc. Grille et cadre support filtre peints RAL9010.	Prise de pression
dim. 610x610x69mm	400 m³/h	600 m³/h	19 Kg		Prise de pression

610x610x69mm

Dimensions

Dim cadre : 714 x 714 mm
Réservation : 677(+5) x 677(+5)mm
Hauteur : 280mm

CAISSON FILTRANT 9.6 ENTRÉE LATÉRALE Ø315mm

Filtration	Débit		Poids	Matière	En option
type H14	à 0,30 m³/h	à 0,45 m³/h	avec filtre + grille	Intérieur plenum en tôle laquée blanc. Grille et cadre support filtre peints RAL9010.	Prise de pression
dim. 915x610x69mm	600 m³/h	900 m³/h	28 Kg		Prise de pression

610x610x69mm

Dimensions

Dim cadre : 1019 x 714 mm
Réservation : 982(+5) x 677(+5)mm
Hauteur : 445mm

CAISSON FILTRANT 9.6 ENTRÉE LATÉRALE 505 X 170mm

Filtration	Débit		Poids	Matière	En option
type H14	à 0,30 m³/h	à 0,45 m³/h	avec filtre + grille	Intérieur plenum en tôle laquée blanc. Grille et cadre support filtre peints RAL9010.	Prise de pression
dim. 305x610x69mm	600 m³/h	900 m³/h	26,5 Kg		Prise de pression

610x610x69mm

Dimensions

Dim cadre : 1019 x 714 mm
Réservation : 982(+5) x 677(+5)mm
Hauteur : 330mm

CAISSON FILTRANT 12.6 ENTRÉE LATÉRALE Ø400mm

Filtration	Débit		Poids	Matière	En option
type H14	à 0,30 m³/h	à 0,45 m³/h	avec filtre + grille	Intérieur plenum en tôle laquée blanc. Grille et cadre support filtre peints RAL9010.	Prise de pression
dim. 1220x610x69mm	800 m³/h	1200 m³/h	36 Kg		Prise de pression

610x610x69mm

Dimensions

Dim cadre : 1324 x 714 mm
Réservation : 1287(+5) x 677(+5)mm
Hauteur : 530 mm

CAISSON FILTRANT 12.6 ENTRÉE LATÉRALE 505 X 230mm

Filtration	Débit		Poids	Matière	En option
type H14	à 0,30 m³/h	à 0,45 m³/h	avec filtre + grille	Intérieur plenum en tôle laquée blanc. Grille et cadre support filtre peints RAL9010.	Prise de pression
dim. 1220x610x69mm	800 m³/h	1200 m³/h	34 Kg		Prise de pression

610x610x69mm

Dimensions

Dim cadre : 1324 x 714 mm
Réservation : 1287(+5) x 677(+5)mm
Hauteur : 390 mm
